C-FLEX 扭簧轴承的扭力计算，美国C-FLEX轴承的扭力值是怎么计算的

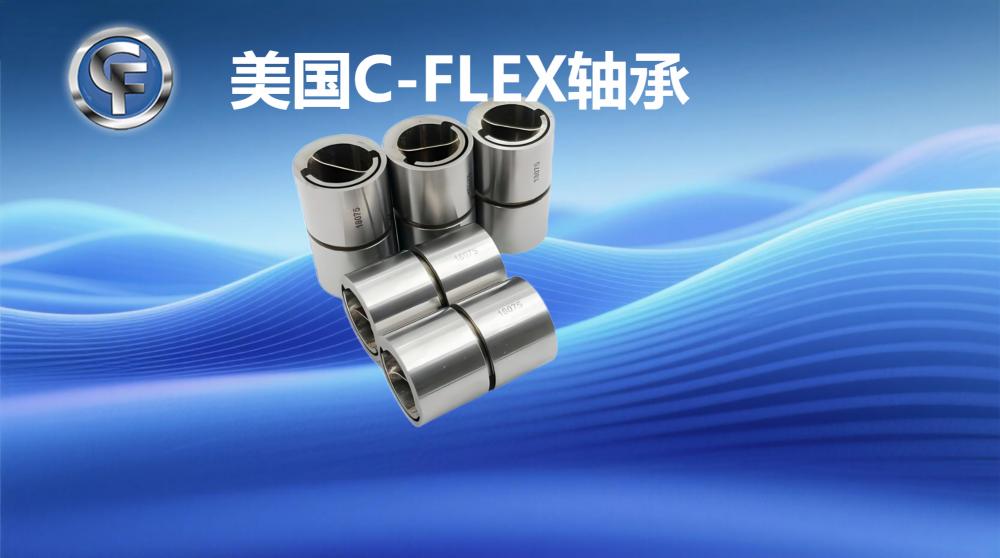

C-FLEX 扭簧轴承的扭力计算核心围绕弹性扭转变形的力学原理展开，需结合轴承的结构参数、材料特性及扭转角度，同时需区分静态扭力（弹性复原力）、动态扭力（摩擦 / 阻尼）及破坏扭力（限定载荷）三类核心场景。以下是系统的计算方法与关键细节：
一、核心理论基础
C-FLEX 轴承本质是弹性扭簧结构，其扭转扭力遵循胡克定律的扭转形式：
T=k⋅θ
其中：
T：扭转扭力（N・m 或 lbf・in）
k：轴承的扭转刚度（N・m/rad 或 lbf・in/deg）
θ：扭转角度（rad 或 deg，需与刚度单位统一）
二、关键参数与刚度计算（核心）
扭转刚度k是扭力计算的核心，由轴承的结构设计和材料决定，需分型号（单扭簧 / 双扭簧、不同尺寸系列）计算：
1. 材料与基础参数
C-FLEX 轴承的核心弹性元件为铍青铜（BeCu） 或不锈钢（302/304），关键材料属性：
剪切模量G：铍青铜G≈44GPa（6.4×10⁶ psi）；不锈钢G≈79GPa（11.5×10⁶ psi）
弹性极限剪切应力τyield：铍青铜≈240MPa（35,000 psi）；不锈钢≈310MPa（45,000 psi）
2. 单扭簧元件的刚度公式
C-FLEX 轴承的扭簧为矩形截面的悬臂梁扭转结构（双扭簧为对称并联），单扭簧的扭转刚度公式：
ksingle = (G⋅b⋅h³) / (12⋅L)
其中：
b：扭簧截面宽度（垂直于扭转方向，mm 或 in）
h：扭簧截面厚度（平行于扭转方向，mm 或 in）
L：扭簧有效长度（弹性段长度，mm 或 in）
3. 轴承整体刚度（双扭簧并联）
标准 C-FLEX 轴承为双扭簧对称设计（如 C 系列、H 系列），整体刚度为单扭簧的 2 倍：
ktotal =2⋅ksingle = (G⋅b⋅h³) / (6⋅L)
示例计算（C-FLEX C-10 型号）
C-10 型号参数（官方标称）：
材料：铍青铜
b=0.794mm（0.03125 in），h=0.127mm（0.005 in），L=6.35mm（0.25 in）
剪切模量G=44GPa
代入公式：
若扭转角度θ=10°=0.1745rad，则扭力。
三、限定扭力（载荷阈值）计算
限定扭力是轴承发生塑性变形或断裂的临界载荷，由材料的弹性极限剪切应力决定：
1. 扭转剪切应力公式
矩形截面扭簧的大剪切应力：
τmax = (3⋅T⋅L) / (b⋅h³)
2. 限定扭力推导
令τmax =τyield（弹性极限），解得限定扭力：
Tlimit = (τyield⋅b⋅h³) / (3⋅L)
示例（C-10 型号限定扭力）
铍青铜τyield=240MPa，代入参数：（对应限定扭转角度θlimit =Tlimit /ktotal≈0.0163/0.0186≈0.876rad≈50.2°）
四、动态扭力（摩擦与阻尼）
实际应用中，轴承转动时存在微小的摩擦扭力（干摩擦）和阻尼扭力（粘滞阻尼），这部分扭力远小于弹性扭力，通常为弹性扭力的 1%~5%，计算公式：
Tdynamic =Tfriction +Tdamping =μ⋅Fpreload⋅r+c⋅θ˙
其中：
μ：摩擦系数（铍青铜 / 不锈钢配对μ≈0.1~0.2）
Fpreload：预紧力（通常极小，可忽略）
r：摩擦半径（轴承中心到接触点距离）
c：阻尼系数（与润滑 / 环境相关）
θ˙：角速度（rad/s）
动态扭力通常无需确切计算，若需高精度场景（如半导体晶圆台），可参考厂家提供的阻尼系数表。
五、厂家标称参数与实际修正
官方数据优先：C-FLEX 厂家（Midwest Precision）为每个型号提供标称刚度k和限定扭力Tlimit（如 C-10 标称刚度 0.00021 lbf・in/deg，限定扭力 0.144 lbf・in），实际计算建议直接使用厂家数据（修正了加工公差）。
温度修正：温度变化会影响剪切模量G（如铍青铜在 100℃时G下降约 5%），高温场景需乘以温度修正系数
疲劳修正：长期交变载荷下，限定扭力需乘以疲劳系数（循环次数 > 10⁶时取 0.7~0.8）。
六、半导体行业应用注意事项
半导体设备中 C-FLEX 轴承通常工作在小角度扭转（<5°），扭力需控制在限定扭力的 30="">
真空环境下（如晶圆键合机），摩擦扭力略有上升（无润滑），需预留额外扭矩余量。
洁净室环境中，轴承扭力不受粉尘影响（无接触设计），无需额外修正。
工具与资源
Midwest Precision 官方手册：提供各型号的刚度、限定扭力标称值及计算工具（https://www.midwestprecision.com/c-flex/）
扭转刚度计算器：可输入截面参数直接计算。
