美国C-FLEX轴承：高性能弹性枢轴轴承的详细解析

美国C-FLEX轴承详细资料

一、产品概述

C-FLEX轴承（又称弹性枢轴或十字弹簧轴承）是一种圆柱形、有限旋转的轴承，具有高径向和轴向刚度，适用于需要***运动控制的应用场景。其核心优势包括：

无摩擦运动：无需润滑，避免润滑油污染或磨损问题。

高灵敏度：扭转刚度范围广（0.0003 Lb-In/deg***7.8023 Lb-In/deg），适合作为振荡单元或关键敏感元件。

长使用寿命：在应力低于材料疲劳极限时，可承受多次循环运动。

耐极端环境：工作温度范围广（-200°C***+200°C以上），耐腐蚀性强，适用于真空、洁净室或腐蚀性环境。

二、型号分类与参数

C-FLEX轴承按型号分为单头轴承和双头轴承，以下为部分型号的详细参数：

1. 单头轴承（A-10***J-30）

2. 双头轴承（AD-10***JD-30）

双头轴承参数与单头轴承类似，但负载能力通常更高，适用于更高扭矩需求。例如：

ID-10：直径3/4英寸，扭力弹簧刚度0.0482 Lb-In/deg，负载Lc=32.4 lb，Lt=129.4 lb。

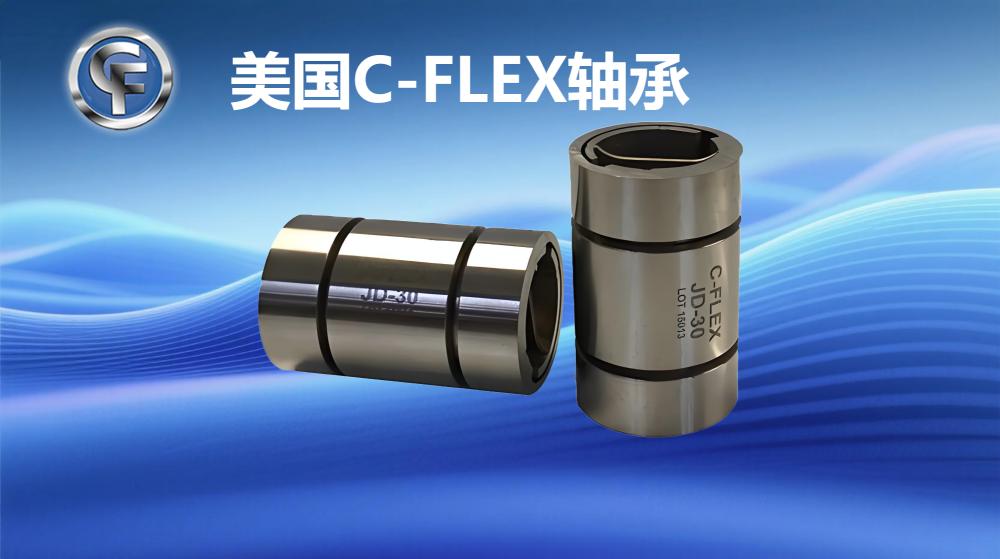

JD-30：直径1英寸，扭力弹簧刚度7.8023 Lb-In/deg，负载Lc=1616 lb，Lt=1616 lb。

三、关键性能参数

扭转刚度（Kr）：

抵抗旋转运动的刚度，单位为Lb-In/deg或N-m/rad。标准轴承的刚度在零负载下偏差±10%以内，可根据需求定制更小公差。

径向刚度（Ky）：

抵抗径向力的刚度，单位为lb/in或N/m。高径向刚度确保轴承在受力时变形较小。

负载能力：

Lc：在弹簧中产生压应力的纯径向负载。

Lt（拉伸负载）：在弹簧中产生拉应力的纯径向负载。

负载能力与旋转角度密切相关，设计时需参考“负载-偏转”曲线。

旋转角度：

标准轴承提供±0.5°***±4°的旋转角度，特殊设计可达±30°或更大，但会影响刚度和使用寿命。

偏移补偿能力：

径向偏移：±0.001英寸***±0.010英寸。

轴向偏移：补偿轴伸长或收缩量。

平行偏移：补偿两轴中心线平行错位量。

四、材料与制造

标准材料：

轴套：416不锈钢（符合AMS 5610L II型标准）。

弹簧与芯体：410或420不锈钢（符合AMS 5504M或AMS 5506F标准）。

钎焊合金：符合AMS 4765标准。

特殊材料：

可根据需求提供铍铜、钛合金等材料，适用于高温、腐蚀性或高强度环境。

五、应用领域

C-FLEX轴承广泛应用于以下场景：

精密仪器：如质谱仪的扫描镜组件，需无摩擦、无润滑运动以避免污染光学元件。

半导体制造：真空环境中无析出物，适合超洁净要求。

航空航天：抗辐射、耐极端温度，适用于卫星或航天器。

数控机床：如轧辊磨床的测量系统，提供复位所需的弹力。

医疗设备：低温环境下稳定运行，如冷冻手术器械。

六、设计准则

负载与寿命：

选择轴承尺寸时需考虑负载要求、角偏转及循环寿命，参考制造商提供的“负载-偏转”曲线。

温度范围：

标准轴承工作温度范围为-200°C***+200°C以上，特殊材料可扩展***更高温度。

安装方式：

支持单头或双头固定，需确保安装面平整以避免额外应力。
